Transparente Kunststoffteile bis hochpräzise Optiken
Wenn es darum geht, (hoch-) transparente und klare Optiken, Lichtleiter, Reflektoren, usw. in Serienqualität herzustellen.
Unsere Bauteile eignen sich hervorragend für Prototypen, bei denen Lichtmessungen durchgeführt werden müssen.
Mail – Telefon – Rückruf – Webmeeting:
(Hoch-) transparente Kunststoffteile und Optiken
Wir bringen „Licht ins Dunkel“
Wir sind spezialisiert auf die Fertigung von Lichtleitern, Lichtscheiben und hochtransparenten Bauteilen aus PMMA (Polymethylmethacrylat), PC (Polycarbonat) und PU (Polyurethan). Dabei verwenden wir je nach Anforderung Technologien wie HSC-Fräsen, den Vakuumguss oder den 3D-Druck.
Unsere Technologien
Lichtleiter, Optiken und transparente Kunststoffteile können mit modernen Fertigungstechnologien wie HSC-Fräsen, Vakuumguss und 3D-Druck effizient und präzise hergestellt werden. Beim HSC-Fräsen (High-Speed-Cutting) werden Werkstoffe wie PMMA (Polymethylmethacrylat) und PC (Polycarbonat) bearbeitet, um hochpräzise und glatte Oberflächen zu erzielen, die für optische Anwendungen essenziell sind. Der Vakuumguss ermöglicht die schnelle Herstellung transparenter Kunststoffteile aus Polyurethanen oder Epoxidharzen, die eine hohe Reproduzierbarkeit und Materialvielfalt bieten. Ergänzend dazu erlaubt der 3D-Druck mit Acrylaten die flexible Fertigung komplexer Geometrien bei gleichzeitig hoher Transparenz und Auflösung.Durch die Kombination dieser Technologien können maßgeschneiderte optische Komponenten für unterschiedlichste Anwendungen, von Beleuchtungssystemen bis zu präzisen Sensoren, kosteneffizient und in hoher Qualität produziert werden.
Technologieübersicht:
| Technisches Detail | HSC-Fräsen | Vakuumguss | 3D-Druck |
|---|---|---|---|
| Baugröße (X x Y x Z) | 1.000 x 700 x 200 mm | 800 x 800 x 500 mm | 500 x 500 x 400 mm |
| Material | PMMA / PC | Polyurethan, Epoxy | Acrylate |
Optische und mechanische Anforderungen
Transparente Kunststoffteile müssen strengen optischen und mechanischen Kriterien genügen. Hierzu gehören:
- Lichtdurchlässigkeit: Eine hohe Lichttransmission sorgt für maximale Effizienz.
- Oberflächenqualität: Eine makellose Oberfläche minimiert Lichtverluste und sorgt für eine gleichmäßige Lichtverteilung.
- Witterungsbeständigkeit: Gerade bei Anwendungen im Außenbereich müssen die Materialien UV-beständig und langlebig sein.
Anwendungen: Vielfalt der Einsatzbereiche
Transparente Kunststoffteile finden in zahlreichen Anwendungen der Lichttechnik Verwendung. Sie tragen dazu bei, Licht gezielt zu lenken, zu streuen oder zu schützen. Hier sind einige der zentralen Einsatzgebiete:

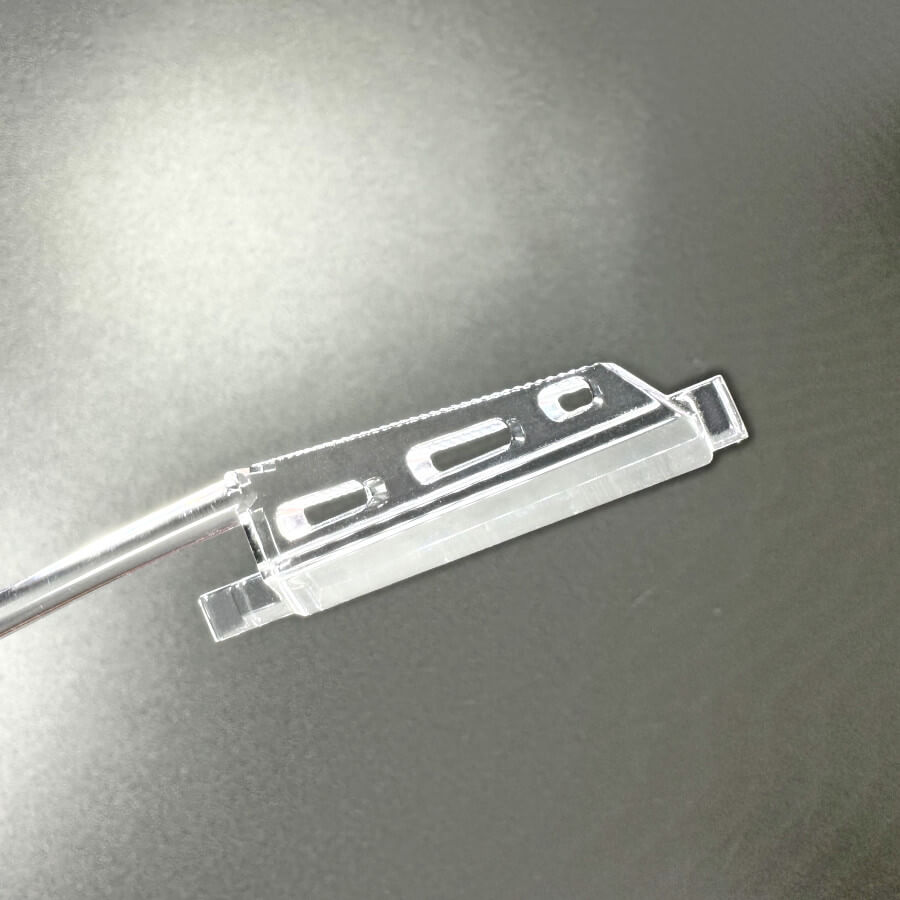

- Lichtleiter: Lichtleiter sorgen dafür, dass Licht effizient über eine definierte Strecke transportiert wird. Sie kommen häufig in LED-Beleuchtungssystemen und Displays zum Einsatz.

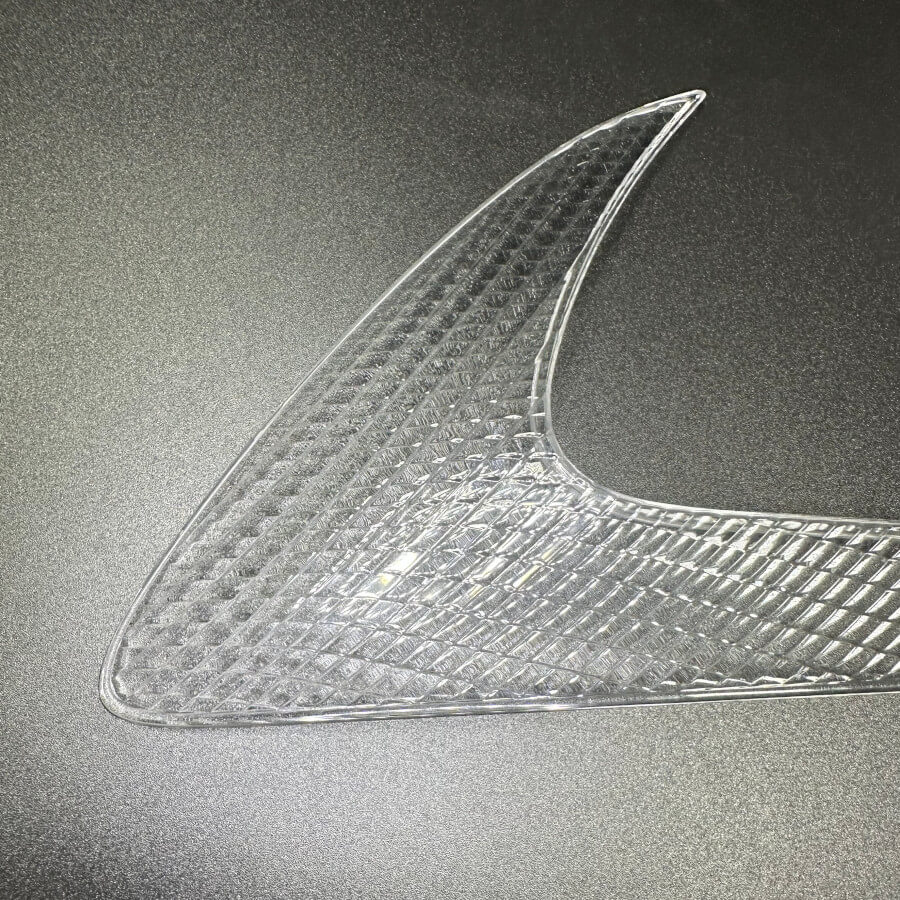

- Lichtscheiben: Diese Bauteile dienen der gleichmäßigen Lichtverteilung und werden oft in Deckenleuchten oder Leuchttafeln verwendet.

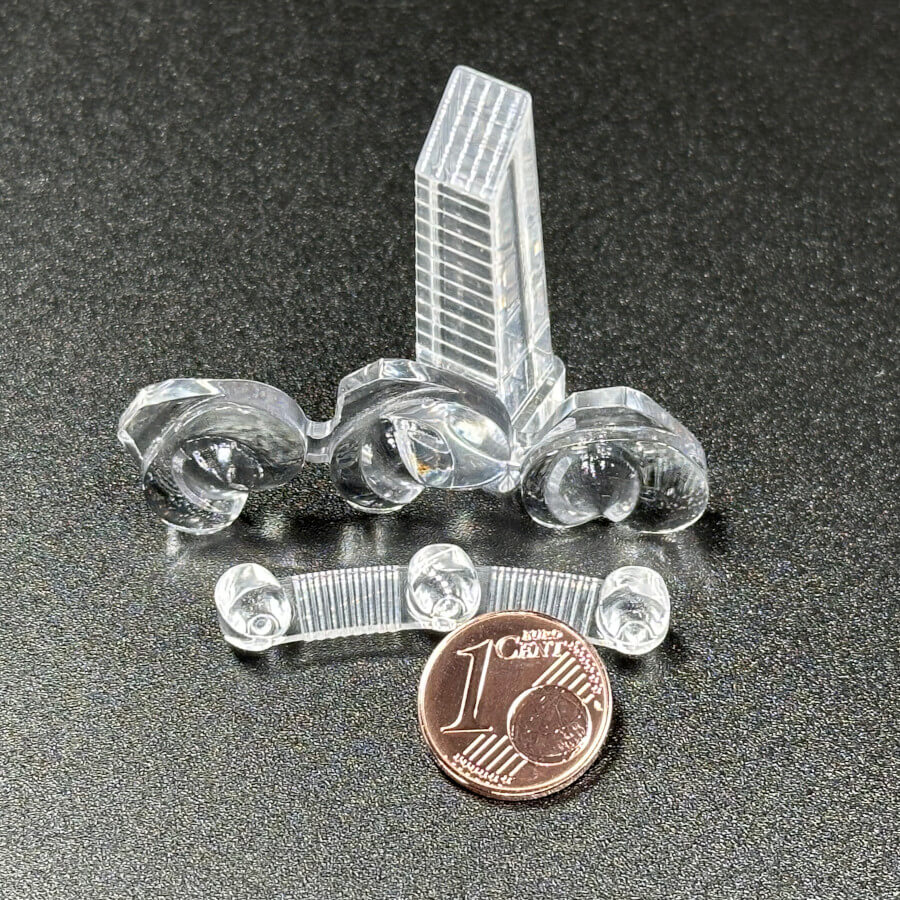

- Linsen: Präzisionslinsen optimieren die Lichtführung in Scheinwerfern, optischen Sensoren und Projektoren. Ihre Form und Oberflächengüte sind entscheidend für die Lichtausbeute.
- Beleuchtungselemente: Transparente Komponenten wie Streu- oder Zwischenlichtscheiben kommen in dekorativen und funktionalen Beleuchtungssystemen zum Einsatz.

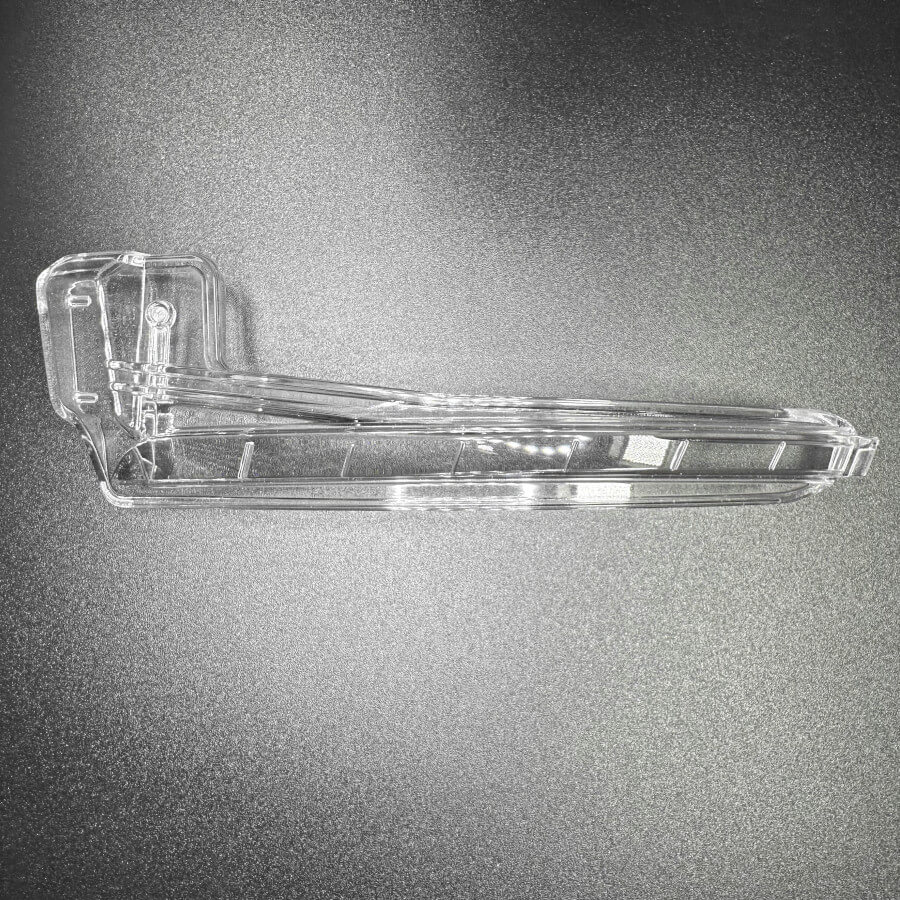

- Automobilbeleuchtung: Von Front- und Heckleuchten bis hin zu Innenraumbeleuchtungen bieten transparente Kunststoffteile Ästhetik und Funktionalität. Ersatzteile für Oldtimer profitieren ebenfalls von dieser Technologie.
- Optische Bauteile: Transparente optische Kunststoffteile sind essenzielle Komponenten in der modernen Technik, die durch ihre hohe Lichtdurchlässigkeit und Präzision überzeugen.
Materialien: Eigenschaften und Einsatzgebiete
Für transparente Kunststoffteile werden häufig Polymethylmethacrylat (PMMA), Polycarbonat (PC), Polyurethan, Acrylat und Epoxy verwendet. Diese Werkstoffe zeichnen sich durch hohe Lichtdurchlässigkeit und spezifische mechanische Eigenschaften aus:
PMMA (Plexiglas®)
PMMA ist bekannt für seine hervorragende optische Klarheit und UV-Beständigkeit. Es ist in verschiedenen Ausführungen erhältlich, darunter satiniert, lichtstreuend, diffus und klar. Spezielle Varianten wie Endlighten eignen sich besonders für Kantenhinterleuchtung und schaffen beeindruckende visuelle Effekte.
Polycarbonat (PC)
PC bietet neben hoher Transparenz eine herausragende Schlagfestigkeit und Temperaturbeständigkeit. Diese Eigenschaften machen es ideal für Anwendungen, die mechanische Belastbarkeit und optische Qualität erfordern.
Polyurethan
Polyurethan kombiniert Flexibilität mit Stabilität und ist sowohl in transparenten als auch in lichtstreuenden Varianten (Milchglas-Optik) verfügbar. Es wird oft in Schutzbeschichtungen und langlebigen Beleuchtungselementen eingesetzt.
Acrylat
Acrylate bieten ähnliche Eigenschaften wie PMMA, jedoch mit einer höheren chemischen Beständigkeit. Sie sind vielseitig einsetzbar und eignen sich insbesondere für dekorative Beleuchtung und optische Anwendungen.
Epoxy
Epoxyharze zeichnen sich durch ihre extreme Härte und hervorragende Haftung aus. Sie werden oft in optischen Vergussmassen und hochbelastbaren transparenten Bauteilen verwendet.
Fazit
Transparente Kunststoffteile wie Lichtleiter, Lichtscheiben, Linsen und Beleuchtungselemente sind unverzichtbare Bestandteile moderner Lichtsysteme. Dank innovativer Materialien und Fertigungstechnologien können sie individuell an die spezifischen Anforderungen verschiedenster Anwendungen angepasst werden. Die Wahl des richtigen Materials und der passenden Fertigungsmethode ist dabei entscheidend, um optimale Ergebnisse zu erzielen.
Nehmen Sie jetzt Kontakt zu uns auf!
Wenn Sie noch Fragen haben oder Hilfe bei Ihren Projekten benötigen, zögern Sie nicht uns zu kontaktieren. Wir helfen Ihnen hier gerne weiter und unterstützen Sie bei der Umsetzung von Kunststoffteilen und NE-Metall Bauteilen. Wir sind die Experten rund um die Themen HSC-Fräsen, Feinguss, Vakuumguss, Polyamidguss und 3D-Druck. Nutzen Sie unsere Expertise für Ihre Herausforderungen und Anfragen.
Wir helfen Ihnen weiter
Nehmen Sie Kontakt mit uns auf.
Wir unterstützen Sie bei Ihren Projekten. Nutzen Sie unsere Fachexpertise. Gemeinsam lösen wir Ihre Herausforderungen und Anforderungen.
FAQ: Lichtleiter, Optiken und transparente Kunststoffteile
1. Was sind Lichtleiter und wofür werden sie verwendet?
Lichtleiter sind optische Bauelemente, die Licht von einer Quelle zu einem Zielpunkt lenken, ohne signifikante Verluste oder Streuungen zu verursachen. Sie finden Anwendung in der Beleuchtungstechnik, Sensorik, Medizintechnik und Telekommunikation, etwa als Lichtsignalleitungen, in Displays oder bei optischen Sensoren.
2. Welche Werkstoffe werden für Lichtleiter und transparente Kunststoffteile verwendet?
Die gängigsten Materialien sind PMMA (Acrylglas) für hohe Transparenz, PC (Polycarbonat) für mechanische Belastbarkeit, Polyurethane und Epoxidharze beim Vakuumguss sowie Acrylate im 3D-Druck für komplexe Geometrien.
3. Wie funktioniert das HSC-Fräsen für transparente Kunststoffteile?
Das High-Speed-Cutting (HSC)-Verfahren bearbeitet Werkstoffe wie PMMA und PC mit hohen Schnittgeschwindigkeiten, um glatte Oberflächen zu erzeugen. Es ermöglicht hochpräzise Ergebnisse und reduziert den Bedarf an Nachbearbeitung.
4. Was ist Vakuumguss, und wann wird er verwendet?
Vakuumguss verwendet Formen aus Urmodellen, die mit flüssigen Polyurethanen oder Epoxidharzen gefüllt werden. Dieses Verfahren eignet sich besonders für Kleinserien, Prototypen und Bauteile mit komplexen Formen.
5. Wie wird der 3D-Druck für transparente Bauteile eingesetzt?
Der 3D-Druck verwendet Acrylate, um transparente Bauteile mit komplexen Geometrien und hoher Präzision herzustellen. Nachbearbeitung wie Schleifen und Polieren ist oft erforderlich, um optimale Transparenz zu erreichen.
6. Welche Vorteile bietet das HSC-Fräsen gegenüber Vakuumguss und 3D-Druck?
HSC-Fräsen bietet die beste Oberflächenqualität, hohe Präzision und bewahrt die natürlichen Materialeigenschaften. Es ist ideal für optische Bauteile mit engen Toleranzen.
7. Wann sollte der Vakuumguss bevorzugt werden?
Der Vakuumguss ist ideal für die Herstellung von Kleinserien oder Prototypen, wenn mehrere identische Teile mit spezifischen Materialeigenschaften benötigt werden.
8. Welche Einschränkungen hat der 3D-Druck für optische Bauteile?
3D-Druck kann Transparenz oft nur durch Nachbearbeitung erreichen. Zudem sind Acrylate weniger stabil als andere Materialien, und die Bauteilgröße ist durch den Drucker begrenzt. Außerdem können die Schichten aus dem 3D-Druck zu ungewollten Lichtstreuungen erzeugen.
9. Kann man diese Verfahren kombinieren?
Ja, oft wird ein Prototyp per 3D-Druck erstellt, der als Vorlage für den Vakuumguss dient. Für die Serienfertigung oder hochpräzise Bauteile wird dann das HSC-Fräsen genutzt oder ergänzt.
10. Welche Faktoren beeinflussen die Wahl der Fertigungsmethode?
Die Wahl hängt von Anforderungen wie optischer Qualität, Stückzahl, Geometrie und Budget ab. Oft kombiniert man Methoden, um die besten Ergebnisse zu erzielen.
